Rohr - Zentrierketten

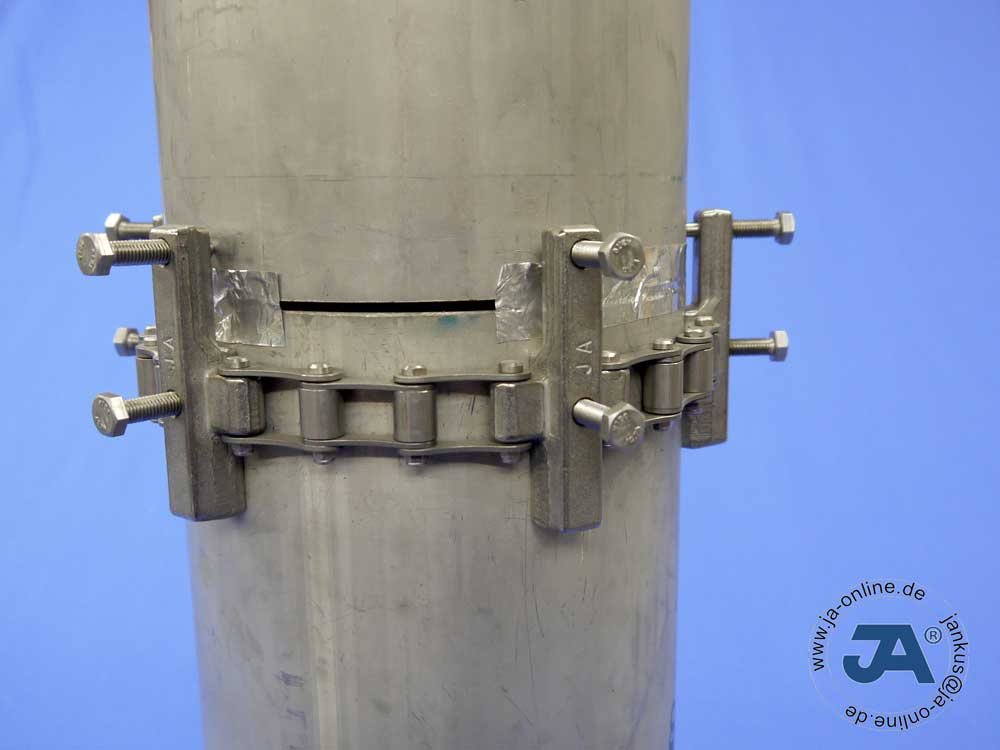

Rohrzentrierketten werden benötigt, um zum Zwecke des Verschweissens zwei Rohrenden gegeneinander zu zentrieren.
Kleinere Unebenheiten und Ovallitäten lassen sich mit Hilfe der Zentrierschrauben, die sich auf den
Kettenkreuzen befinden, ausgleichen, so dass keine Heftarbeiten Zweiter oder Dritter notwendig sind.
Für die individuelle Handhabung  stehen verschiedene Modelle in C-Stahl / Edelstahl (=C/E) zur Auswahl.

Hersteller: E. Jankus GmbH



Zentrieren von DN 150 (6" Zoll) - DN 2000 (80" Zoll)

D200C+CS

Video

Übersicht

glieder

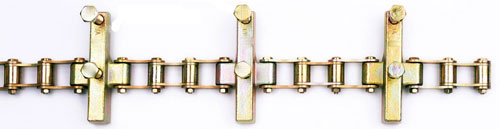

Standardkette

Hat einen durchschnittlich ausreichenden *Schweißbearbeitungsspalt und ist optimal geeignet für die normale Rohrbearbeitung.200

Typ empfohlen ab * Schweißbearbeitungsspalt
150(C/E) Ø 150 mm 110 mm
200(C/E) Ø 200 mm 160 mm
300(C/E) Ø 300 mm 240 mm



Standardkette doppelt

Hat einen durchschnittlich ausreichenden *Schweißbearbeitungsspalt und ist optimal geeignet für die normale Rohrbearbeitung dickwandiger Rohre und/oder größerer Rohraussendurchmesser.
Die doppelten Kettenkreuze erlauben es, mehr Kraft auf die Rohrenden auszuüben!d200

Typ empfohlen ab * Schweißbearbeitungsspalt
D200(C/E) Ø 200 mm 160 mm x 50 mm
D300(C/E) Ø 300 mm 240 mm x 70 mm



Kurzgliedrige Kette

Hat durch die erhöhte Anzahl der Kettenglieder einen geringeren *Schweißbearbeitungsspalt.
Dies gewährleistet eine optimalere Druckverteilung und eine bessere Zentrierung.
200k

Typ empfohlen ab * Schweißbearbeitungsspalt
150(C/E)K Ø 150 mm 50 mm
200(C/E)K Ø 200 mm 80 mm
300(C/E)K Ø 300 mm 110 mm



Kurzgliedrige Kette doppelt

Hat durch die erhöhte Anzahl der Kettenglieder einen geringeren *Schweißbearbeitungsspalt.
Dies gewährleistet eine höhere Druckverteilung und eine bessere Zentrierung.
Die doppelten Kettenkreuze erlauben es speziell bei dickwandige Rohren mehr Kraft auf die Rohrenden auszuüben !d200k

Typ empfohlen ab * Schweißbearbeitungsspalt
D200(C/E)K Ø 200 mm 80 mm x 45 mm
D300(C/E)K Ø 300 mm 110 mm x 70 mm







Langgliedrige Kette

Hat durch die niedrigere Anzahl der Kettenglieder einen größeren *Schweißbearbeitungsspalt.
Um die, bedingt durch die niedrigere Anzahl der Kettenglieder geringere Druckverteilung auszugleichen, werden zusätzliche Zustellbrücken mit Kettenschrauben verwendet.d200l

Typ empfohlen ab * Schweißbearbeitungsspalt
D200(C/E)L Ø 200 mm 270 mm x 45 mm
D300(C/E)L Ø 300 mm 365 mm x 70 mm





* Schweißbearbeitungsspalt  = der zum Schweissen nutzbare Bereich zwischen zwei Kettenkreuzen !

Alle Ketten lassen sich individuell  anpassen (verlängern oder verkürzen).

Bitte teilen Sie uns bei einer Anfrage den Rohrinnen- und Außendurchmesser mit.




Spannschlösser für Ketten

Alle Spannschlösser sind in C-Stahl oder Edelstahl erhältlich !

*  beim Spannschloss D300ES sind nur die Kontaktauflagen aus Edelstahl !




Download

pdfRohr-Zentrierkette-Standard.pdf        pdfStandart Beispiele.pdf     Zubehör.pdf
