E.Jankus GmbH

Industriebedarf und Schweißtechnik

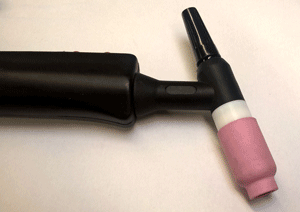

JA - 26 Serie

Eigene-HerstellungDie Brennerkörper der JA-26 Serie sind gasgekühlt, silikonisoliert,
belastbar bis 230 Amp. bei 40% ED

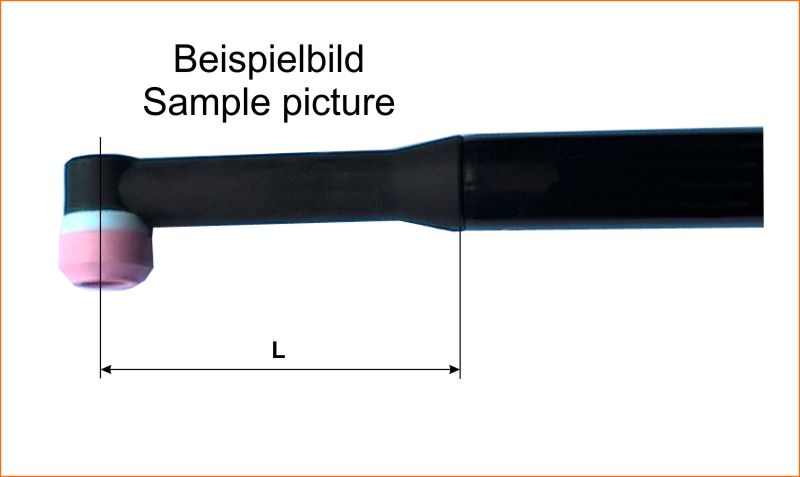

Bestellnummer Typ Länge Gas
gekühlt
Wasser
gekühlt
Flexibel Anschlussgewinde *kleinste
Bauhöhe
N2601100I JA 26 60 mm X Innen 5/8"-18G UNF ca. 76 mm
N2601300I JA 26 F 80 mm X X Innen 5/8"-18G UNF ca. 76 mm
N2601200I JA 26 V 80 mm X Innen 5/8"-18G UNF ca. 76 mm

V = Ventilbrenner
*Die kleinste Bauhöhe ist abhängig von der Bestückung !




Bestückung:

2-JA-17

Set-1
Bestellnummer Artikel
N17072xx Gaslinse
N1705000 Isolator
N17060xx Spannhülse 50 mm lang
Set-2
Bestellnummer Artikel
N17071xx Gaslinse
N1705200 Isolator
N17060xx Spannhülse 50 mm lang

Set-3
Bestellnummer Artikel
N17070xx Spannhülsengehäuse
N1705100 Isolator
N17060xx Spannhülse 50 mm lang
*Set-4
Bestellnummer Artikel
N17073xx Gaslinse (Umbau auf 20èr)
N1705400 Isolator
N17061xx Spannhülse 30 mm lang



Die mit "XX" gekennzeichneten Bestellnummern müssen durch den gewünschten Bohrungsdurchmesser ersetzt werden, siehe entsprechende Listen!


Zubehör
Bestellnummer Artikel
N1703100 Brennerkappe kurz
WP Ø 13,5 mm (schwarz)
N1703200 Brennerkappe mittel
WP Ø 13,5 mm (schwarz)
N1703300 Brennerkappe lang
WP Ø 13,5 mm (schwarz)
N1703112 Brennerkappe kurz
HP Ø 12,0 mm (rot)
N1703212 Brennerkappe mittel
HP Ø 12,0 mm (rot)
N1703312 Brennerkappe lang
HP Ø 12,0 mm (rot)
N1804000 Handgriff, glatt
N1804100 Schaltermuffe

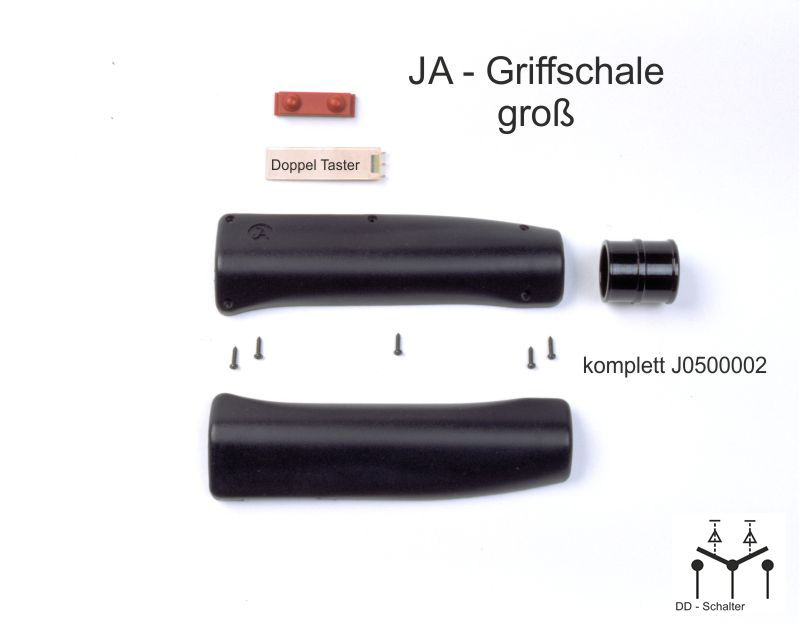

J0500002 JA-Griffschale kompl. (groß)
N0904300 Einfachdruckschalter, flach
N0904400 Einfachdruckschalter, rund







3-JA-18-Kappe
