JA - Baukasten System

Zum Formieren von Rohr- und Behälterschweißnähten
von Ø 38 mm bis Ø 410 mm (Rohrinnendurchmesser), DN-32 - DN-400,  1 1/4" -16" (Zoll)

Dieses System lässt sich je nach Anforderung mit weiteren Bauteilen bzw. Dichtscheiben erweitern oder verkürzen, durch das Anschlussgewinde M10 x1 kann es auch mit anderen JA Systeme kombiniert werden.
Jedes Bauteil ist mit dem Anschlussgewinde "M10 x 1" versehen, dass alle Komponenten beliebig miteinander kombinierbar bzw. erweiterbar sind.

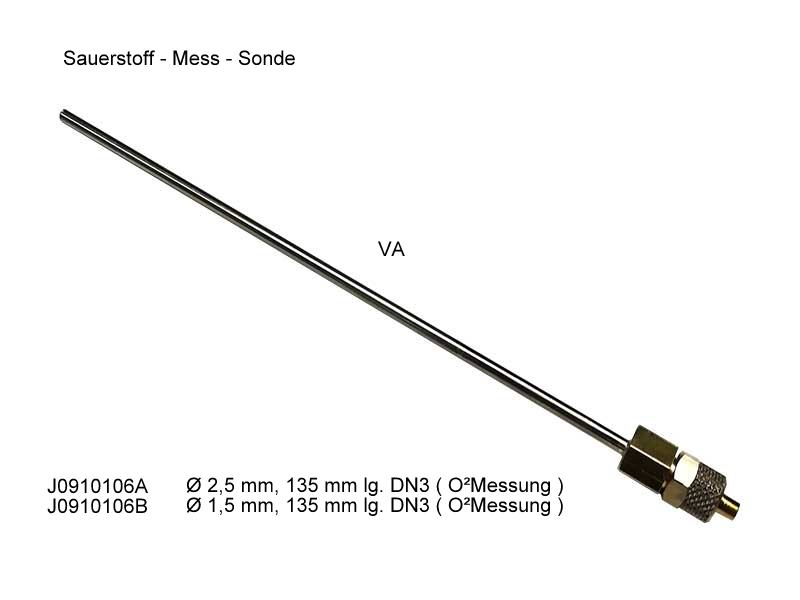

Optional lässt sich ein Messanschluss zum Messen des Restsauerstoffgehalts nachrüsten.
Die optional bestellbaren Rohrbogen-Laufvorrichtungen erleichtern das Gleiten über längere Strecken und durch Rohrbögen.

Dichtscheiben: Material = Silikon, Farbe = schwarz, hitzebeständig bis 330 °C, mit 2 Dichtlippen

Empfohlenes Verfahren: WIG – Schweißen

Hersteller: E. Jankus GmbH


Bilder



JA-Baukasten System (B50330045-B50330420) besteht aus:
*Zum Schweißen von Rohr - Rohr & Rohr - Rohrbogen Verbindungen.*

                                                     1 Stck Schutzgaseintritt (Ø 15 oder Ø 20 mm)
                                                     1 Stck Schutzgasaustritt (Ø 15 oder Ø 20 mm)
                                                     2 Stck VA-SK Mutter (M16x1 oder M20x1)
                                                     2 Stck hitzebeständige Dichtscheibe (Ø45mm - Ø425mm)
                                                     2 Stck Gliederarm (120 mm oder 150 mm lg.)
                                                     1 Stck starre Verbindung 50 mm lg.
                                                     1 Stck starre Verbindung 60 mm lg.

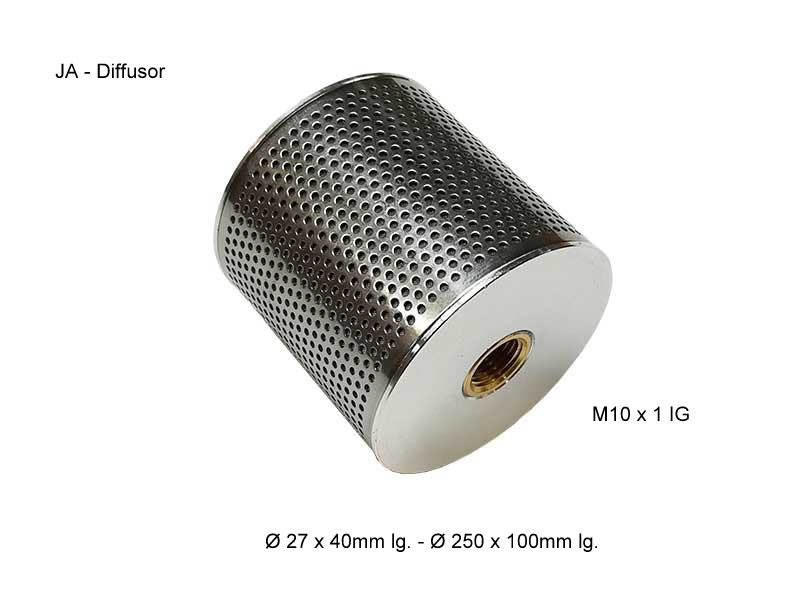

                                                     1 Stck Edelstahl-Diffusor (je nach System)
                                                     1 Stck Sintermetall Gasaustritt M10x1 SW14
                                                     1 Stck schraubbares Kettenglied Ø 4 mm
                                                     1 Stck PVC-Schlauch Ø 5 mm / Ø 8 mm x 10 m lg.
                                                     1 Stck Schlauchanschlussset (1/4R oder 3/8L)
                                                     1 Stck VA-Zugseil Ø 2 mm x 10 m lg.


J0200040      Koffer mit Grundausstattung des JA - Baukastensystems, zum Schweißen von Rohr - Rohr Verbindungen,
                      für DN 15 - DN 200, 1/2" - 8" (Zoll)

J0200040-1    Koffer mit Grundausstattung des JA - Baukastensystems, zum Schweißen von Rohr - Rohr Verbindungen,
                       für DN 15 - DN 100, 1/2" - 4" (Zoll)

J0200040-2    Koffer mit Grundausstattung des JA - Baukastensystems, zum Schweißen von Rohr - Rohr Verbindungen,
                       für DN 15 - DN 150, 1/2" - 6" (Zoll)

J0200040-4    Koffer mit Grundausstattung des JA - Baukastensystems, zum Schweißen von Rohr - Rohr Verbindungen,
                       für DN 15 - DN 300, 1/2" - 12" (Zoll)




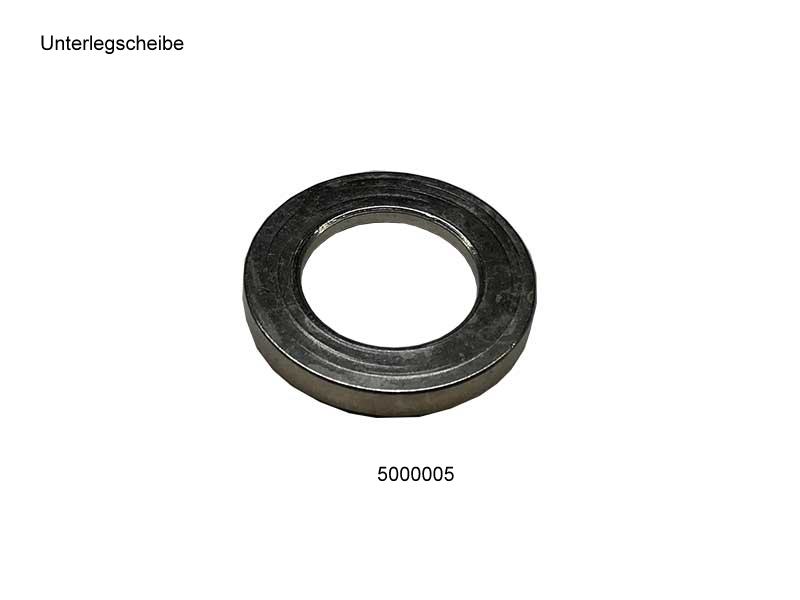

Baukastensystem, einzelne Komponenten

 Alle Elemente sind frei kombinierbar und mit dem Anschlussgewinde M 10 x 1 versehen.

Zubehoer Diffusoren


DownloadEigene-Herstellung

Katalog JA-Baukasten-System.pdf     Zusammenbauanleitung.pdf     Richtwerte.pdf      INFO-Formieren.pdf



Testergebnisse und Anlauffarben
