JA - 2 WT Orbital

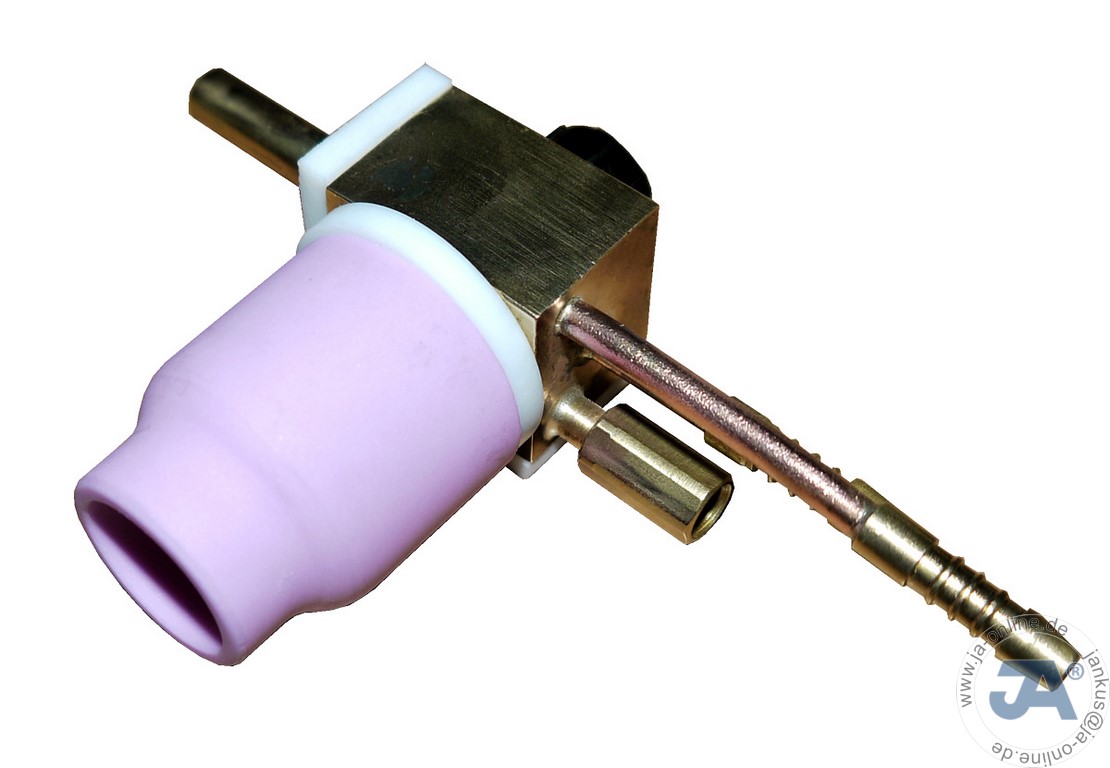

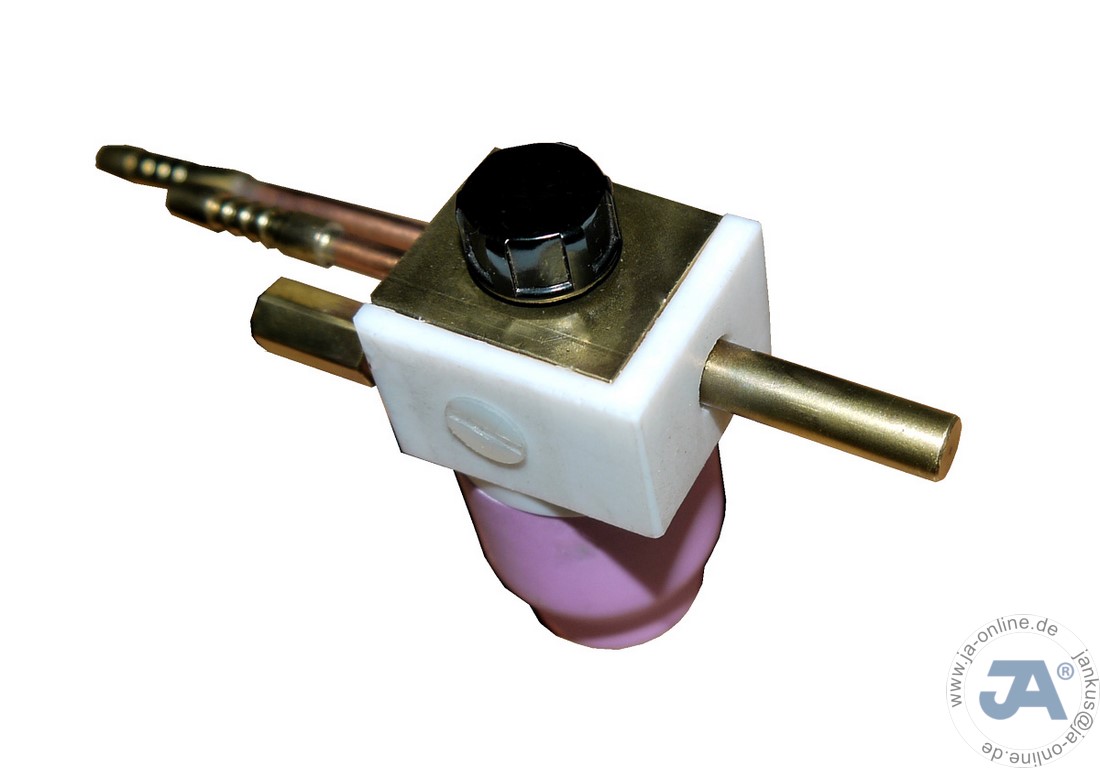

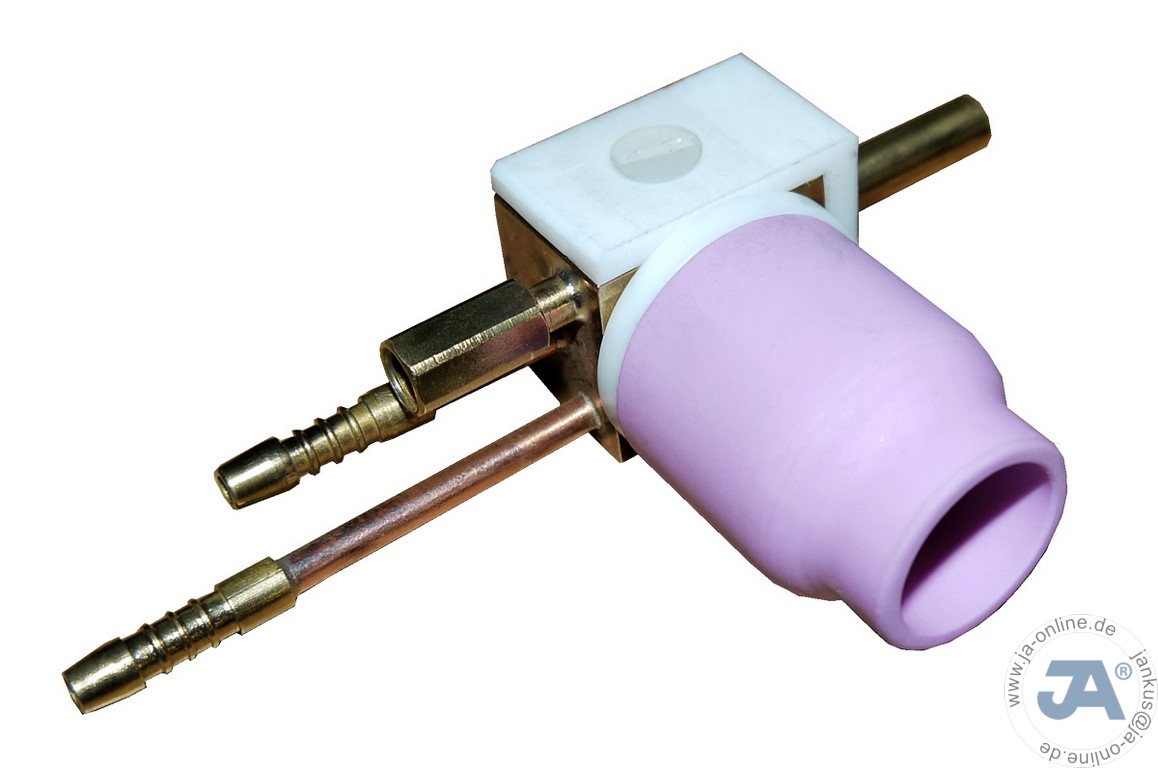

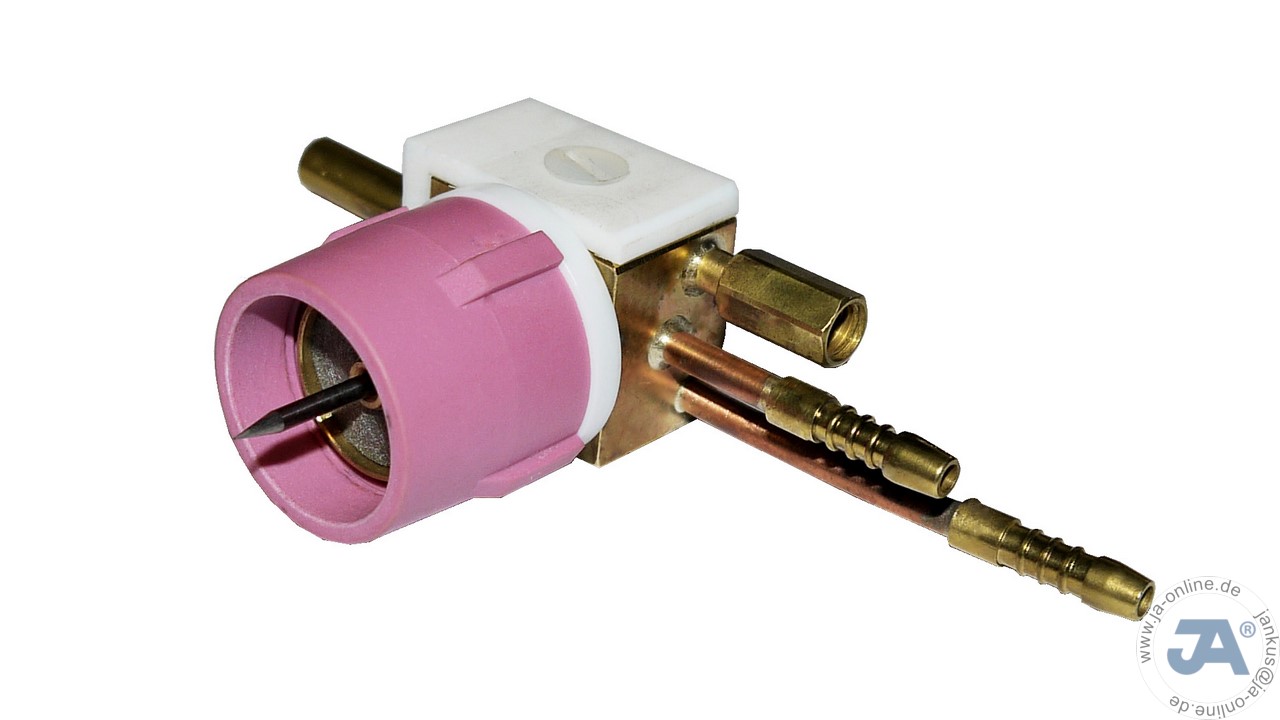

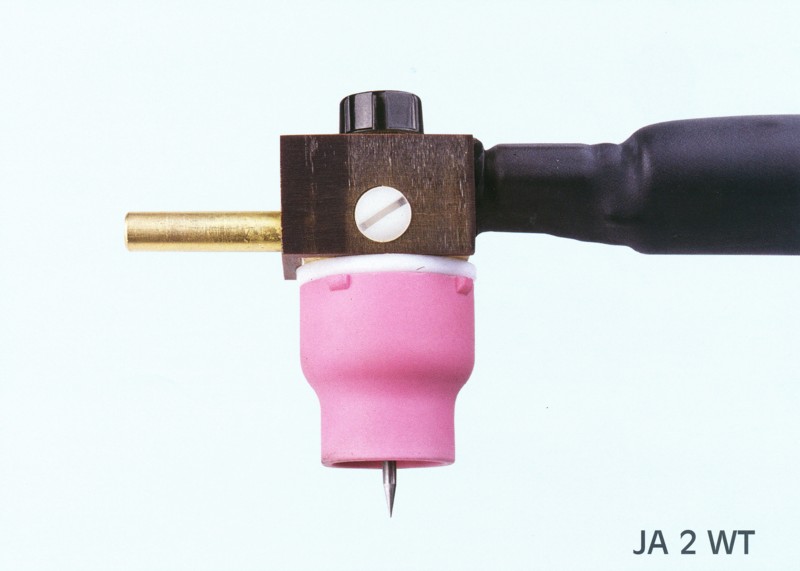

Eigene-HerstellungDer Brennerkörper JA-2 WT ist wassergekühltbelastbar bis 265 Amp. bei 40% ED

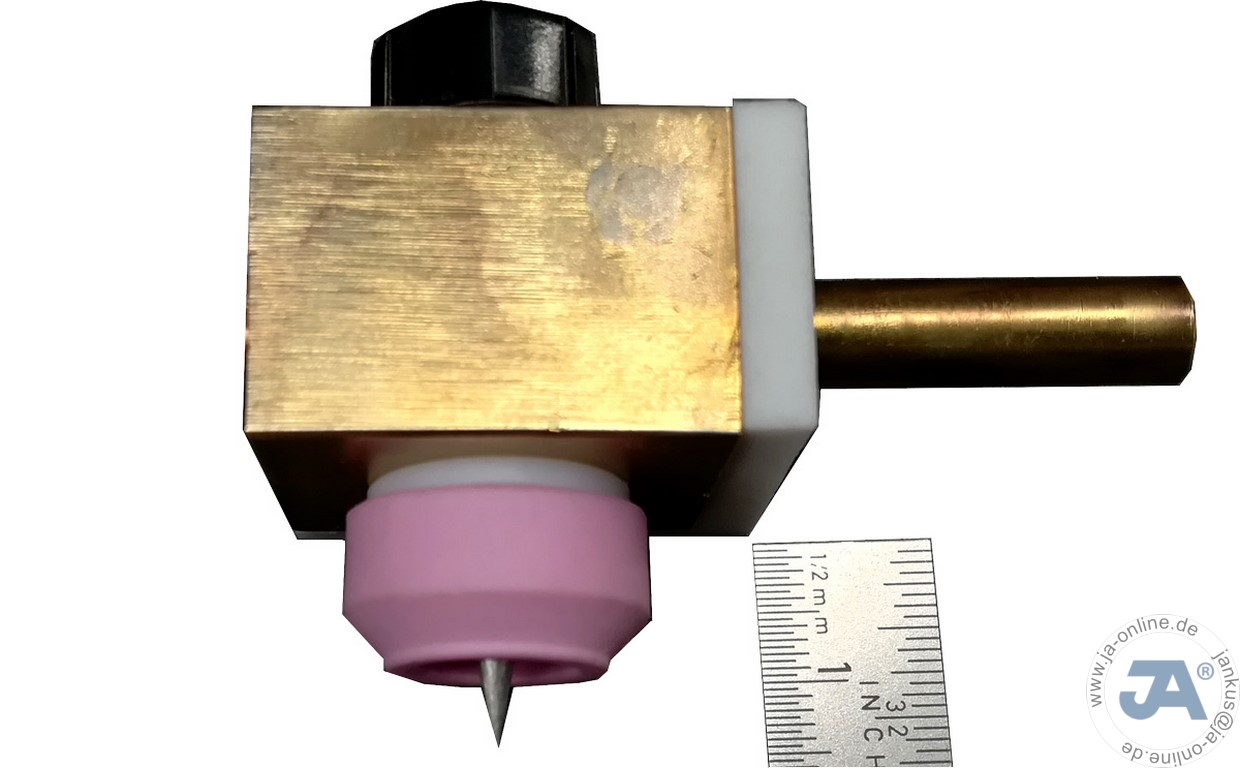

Brennerkopf ohne Isolierung = 28 mm x 25 mm x 20 mm (LxBxH); Zapfen = Ø 7 mm x 30 mm lg.

Bestellnummer Typ Länge Gasgekühlt Wassergekühlt Anschlussgewinde *kleinste
Bauhöhe
N2002500I JA 2 WT X Innen 3/8 " - 24 G-UNF 54 mm
N2002500A JA 2 WT X Aussen G 1/8" 54 mm

*Die kleinste Bauhöhe ist abhängig von der Bestückung !

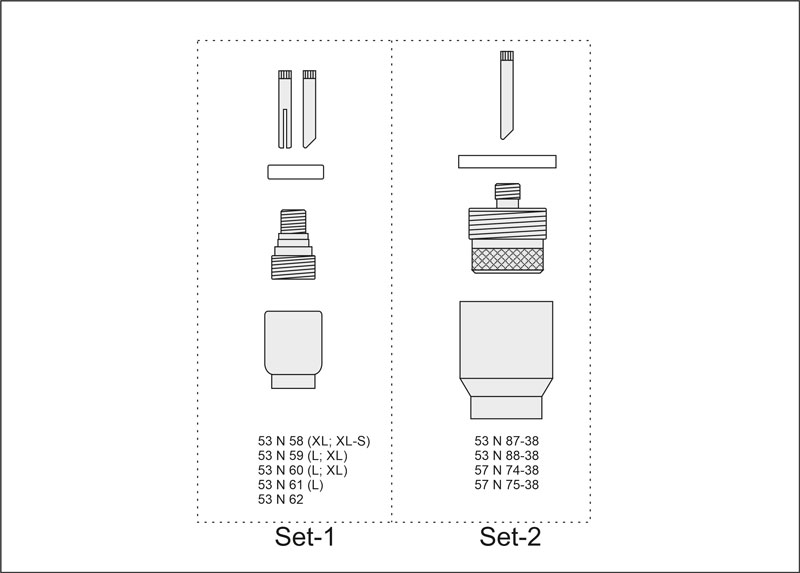

 Bestückung:

JA 2 WT

*Set-1
Bestellnummer Artikel
N09074xx Gaslinse
N0905100 Isolator
N09060xx Spannhülse 25 mm lang

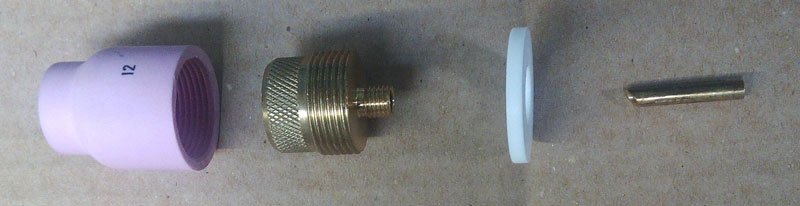

Set-2
Bestellnummer Artikel
N09075XX Gaslinse
N0205000 Isolator
N02060xx Spannhülse 28,5 mm lang


Die mit "XX" gekennzeichneten Bestellnummern müssen durch den gewünschten Bohrungsdurchmesser ersetzt werden, siehe entsprechende Listen!

Bei Set-2 ist zu beachten
Aufgrund der niedrigen Bauhöhe sollte die Gasdüse nicht höher als 35 mm sein.
Bitte bei der Bestellung die Höhe angeben!




Zubehör
Bestellnummer Artikel
N0903100 Brennerkappe kurz
N0903200 Brennerkappe mittel
N2204100 Kunstoffschraube (ohne Bild)
Isolierwinkel
