JA - 20 Serie

Eigene-HerstellungAlle Brennerkörper der JA-20 Serie sind wassergekühlt (einschl. Brennerkopf), silikonisoliert,
belastbar bis 265 Amp. bei 40% ED

Bestellnummer Typ Länge Gas
gekühlt
Wasser
gekühlt
Flexibel Anschlussgewinde *kleinste
Bauhöhe
N2000500I JA 20 45 mm   X   Innen ¼" 28 G UNF ca. 38 mm
N2000500A JA 20 45 mm   X   Außen ¼" 28 G UNF ca. 38 mm
N2001500I JA 20 L 110 mm   X   Innen ¼" 28 G UNF ca. 38 mm
N2001500A JA 20 L 110 mm   X   Außen ¼" 28 G UNF ca. 38 mm
N2001600I JA 20 LF 110 mm   X X Innen ¼" 28 G UNF ca. 38 mm
N2001600A JA 20 LF 110 mm   X X Außen ¼" 28 G UNF ca. 38 mm
N2002400I JA 20 M 75 mm   X   Innen ¼" 28 G UNF ca. 38 mm
N2002400A JA 20 M 75 mm   X   Außen ¼" 28 G UNF ca. 38 mm
N2001800I JA 20 MF 75 mm   X X Innen ¼" 28 G UNF ca. 38 mm
N2001800A JA 20 MF 75 mm   X X Außen ¼" 28 G UNF ca. 38 mm


*Die kleinste Bauhöhe ist abhängig von der Bestückung !


Bestückung:

2-JA-9

Set-1
Bestellnummer Artikel
N09070xx Spannhülsengehäuse
N0905000 Isolator
N09060xx Spannhülse 25 mm lang
Set-2
Bestellnummer Artikel
N09071xx Gaslinse
N0905100 Isolator
N09061xx Spannhülse 17,5 mm lang











*Set-3
Bestellnummer Artikel
N09072xx Gaslinse
N0905100 Isolator
N09062xx Spannhülse 16 mm lang
Set-4
Bestellnummer Artikel
N09073xx Gaslinse
N0905100 Isolator
N09063xx Spannhülse 23 mm lang











Set-5
Bestellnummer Artikel
N09074xx Gaslinse
N0905000 Isolator
N09060xx Spannhülse 25 mm lang
Set-6
Bestellnummer Artikel
N09075xx Gaslinse Titan
N0905300 Isolator
N09064xx Spannhülse 27 mm lang











Set-7
Bestellnummer Artikel
N09076xx Gaslinse Titan
N0905200 Isolator
N09065xx Spannhülse 38 mm lang

Die mit "XX" gekennzeichneten Bestellnummern müssen durch den gewünschten Bohrungsdurchmesser ersetzt werden, siehe entsprechende Listen!

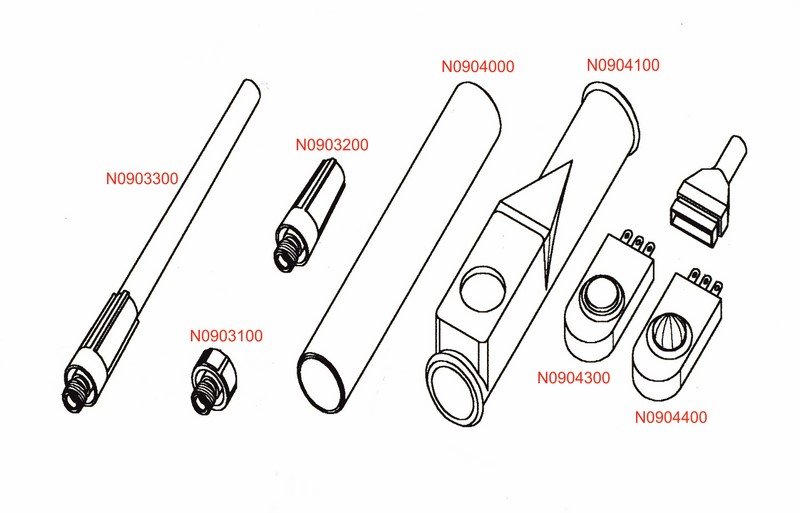

Zubehör
Bestellnummer Artikel
N0903100 Brennerkappe kurz
N0903200 Brennerkappe mittel
N0903300 Brennerkappe lang

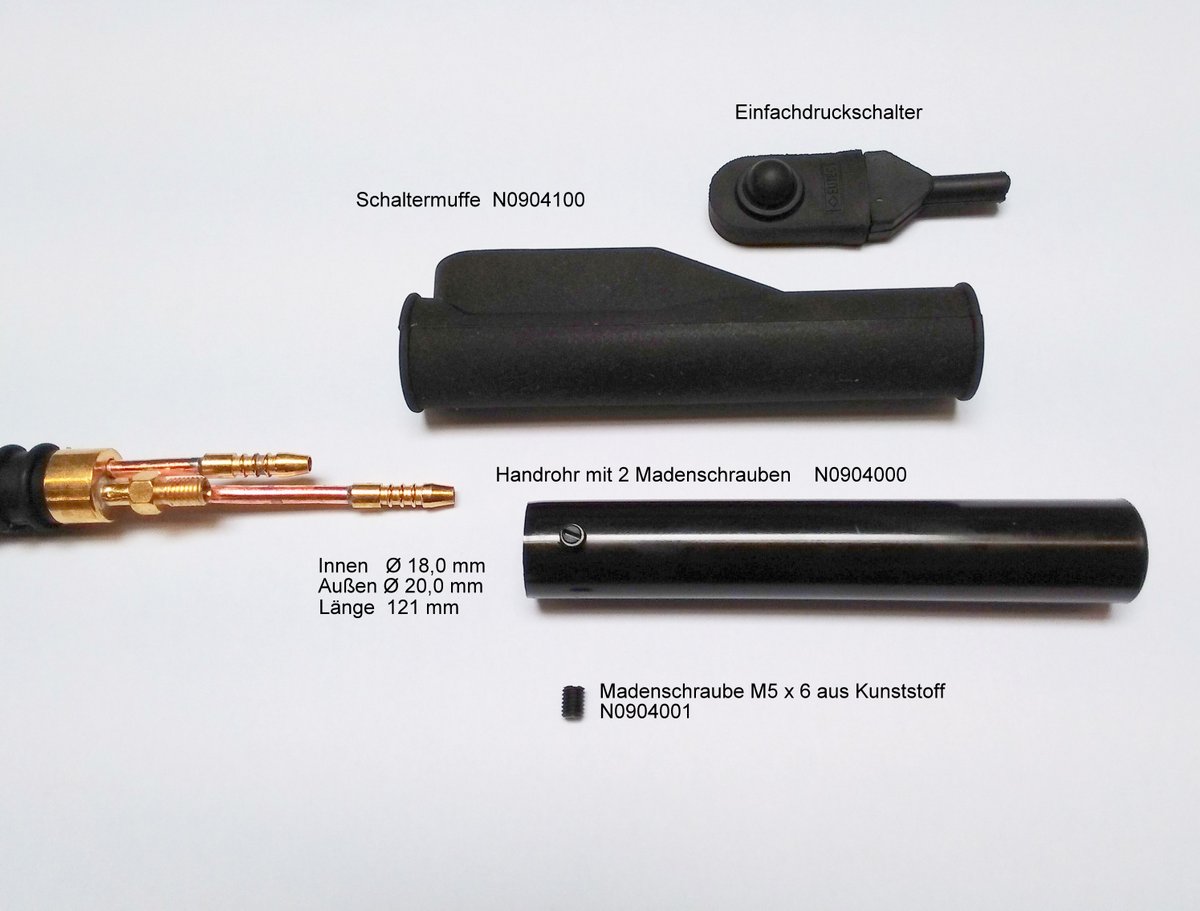

N0904000 Handgriff, glatt
N0904100 Schaltermuffe
J0500001 JA-Griffschale kompl. (klein)
N0904300 Einfachdruckschalter, flach
N0904400 Einfachdruckschalter, rund

JA-9-kappe
