JA - Schleppschuh - Schleppdüse

Trailing gas nozzle

 Hersteller: E. Jankus GmbH

Typ I gerade feststehend
J0202402

Schleppschuh-1-3-w

Video

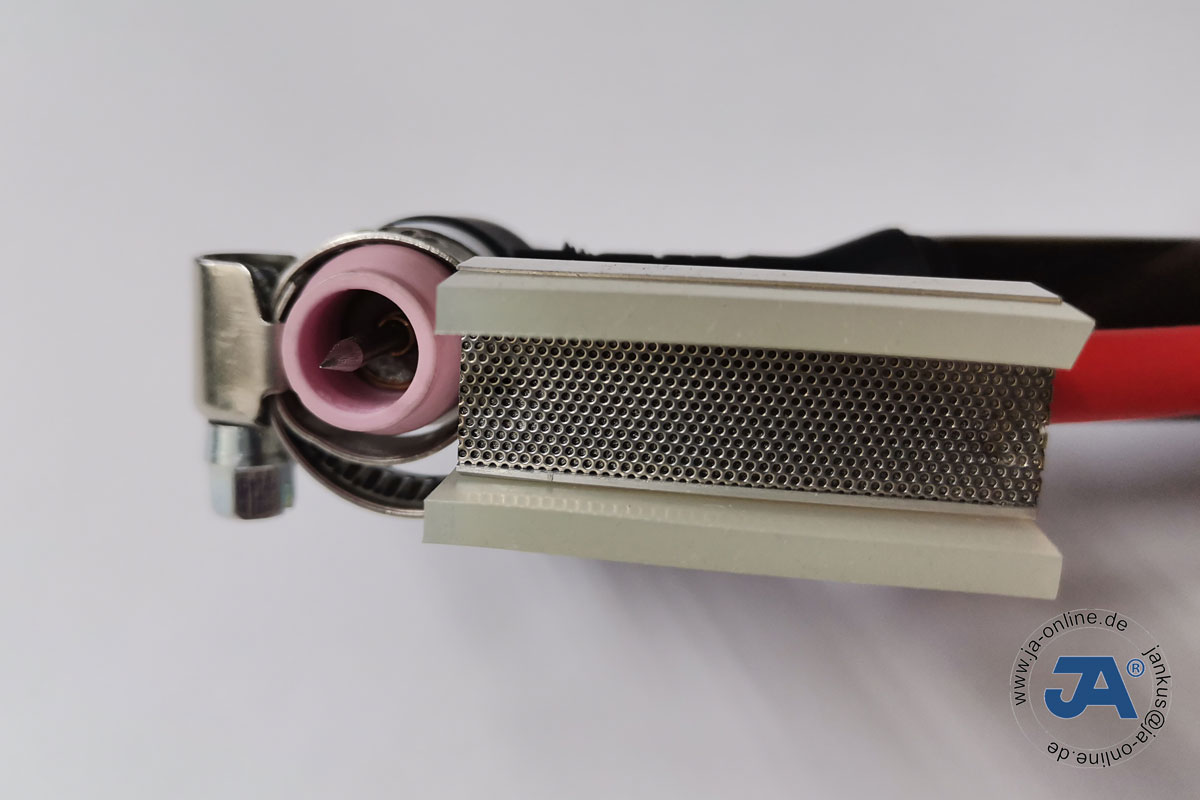

Schleppschuh mit seitlicher Silikonabdichtung und Gasdüsenaufnahme

Durch das verstellen der Rohrschelle lässt sich die Neigung und Abstand der Gasdüse korrigieren,
auch das optionale entfernen der seitlichen Silikondichtung ist ohne Probleme möglich !

Längenfertigung ist nach Kundenwunsch möglich !


Material = Aluminium mit Edelstahl Gasverteilung + hitzebeständigen Silikonlippen ( wechselbar ); Schlauchanschluss = DN5
Breite mit Silikon = 65mm; Breite ohne Silikon = 52mm
Höhe mit Silikon = 32mm; Höhe ohne Silikon = 25mm; Gasverteilungsbreite = 30mm


Geeignet zum WIG / MIG / MAG Schweißen

Artikelnummer Beschreibung Länge Gewicht
J0202402 Schleppschuh TYP I mit  *Düsenaufnahme und Silikondichtungen 170 mm 270 g
J0202406 Schleppschuh TYP I mit  *Düsenaufnahme und Silikondichtungen
(> 50 mm) kürzere Ausführung  (Länge Bitte angeben)
<170 mm 16 g / cm

 * Bitte den gewünschten (Keramik) Gasdüsenaußendurchmesser bzw. Gasdüse angeben !

 Mögliche Gasdüsenschellen: 12-22mm; 16-27mm; 20-32mm (Standard)

Wird mit 10m PVC - Schlauch und Anschlussset (Kupplung, Einstecktülle + 1/4" Flaschenanschluss) geliefert.






Schleppschuh Typ 3 flexibel mit Silikonabdichtung

J0202501

flex-schleppschuh

Bei dem Typ 3 handelt es sich um einen 250 mm langen, ca. 60 mm (hinten) - 80 mm (vorne) breiten flexiblen Schleppschuh, mit welchem nicht nur gerade Längsnähte sondern auch Rundinnen- bzw. Rundaußennähte geschweißt werden können. Möglich wird dies durch einen verformbar gestalteten Trägerkörper aus Edelstahl, auf den seitlich und im hinteren Bereich ein hochtemperaturbeständiges Silikonprofil aufvulkanisiert wurde. So wird das Verarbeiten von Rundnähten bei Rohrdurchmessern ab ca. Ø 100 mm möglich. Zudem gestaltet sich die Handhabung und Führung des Schleppschuhs aufgrund seines geringen Gewichtes von nur ca. 220 g extrem einfach. Schlauchanschluss = DN5

Bei allen Schleppschuhen bitte den äußeren Düsendurchmesser oder den Brennerschaftdurchmesser angeben!
Für weitere Informationen kontaktieren Sie uns bitte !
Bitte den gewünschten ( Keramik ) Gasdüsenaußendurchmesser bzw. Gasdüse angeben !

Mögliche Gasdüsenschellen: 12-22mm; 16-27mm; 20-32mm (Standard)

Wird mit 10m PVC - Schlauch und Anschlussset (Kupplung, Einstecktülle + 1/4" Flaschenanschluss) geliefert.

Video






Schleppschuh Typ 3-s mit Silikonabdichtung

typ-3-s-1   typ-3-s-2

Beim Typ 3-s handelt es sich um einen individuell auf die Rohrabmessung abgestimmten bzw. angefertigten Schleppschuh, dieser lässt sich als geschlossene Einheit auch öffnen.
Breite = 60 mm; ab Rohr Ø 60 mm - Ø 200 mm einsetzbar; Schlauchanschluss = DN5

Bitte bei der Bestellung genaue Rohraußendurchmesser angeben !

Sonderanfertigungen sind vom Umtausch ausgeschlossen !

Bitte den gewünschten ( Keramik ) Gasdüsenaußendurchmesser bzw. Gasdüse angeben !

Mögliche Gasdüsenschellen: 12-22mm; 16-27mm; 20-32mm (Standard)

Wird mit 10m PVC - Schlauch und Anschlussset (Kupplung, Einstecktülle + 1/4" Flaschenanschluss) geliefert.

Artikelnummer  Beschreibung
J02025060 Schleppschuh Typ 3-S für Rohr Ø 60 mm (2"), ca. 220 mm lang mit 10 m PVC-Schlauch 5/8 und Anschlussset 1/4"R
J02025076 Schleppschuh Typ 3-S für Rohr Ø 76 mm (2 1/2"), ca. 265 mm lang mit 10 m PVC-Schlauch 5/8 und Anschlussset 1/4"R
J02025089 Schleppschuh Typ 3-S für Rohr Ø 89 mm (3"), ca. 310 mm lang mit 10 m PVC-Schlauch 5/8 und Anschlussset 1/4"R
J02025100 Schleppschuh Typ 3-S für Rohr Ø 100 mm, ca. 350 mm lang mit 10 m PVC-Schlauch 5/8 und Anschlussset 1/4"R
J02025114 Schleppschuh Typ 3-S für Rohr Ø 114 mm (4"), ca. 385 mm lang mit 10 m PVC-Schlauch 5/8 und Anschlussset 1/4"R
J02025140 Schleppschuh Typ 3-S für Rohr Ø 140 mm (5"), ca. 470 mm lang mit 10 m PVC-Schlauch 5/8 und Anschlussset 1/4"R
J02025168 Schleppschuh Typ 3-S für Rohr Ø 168 mm (6"), ca. 555 mm lang mit 10 m PVC-Schlauch 5/8 und Anschlussset 1/4"R




JA - Schleppschuh mini

J0202503

Ja Schleppschuh

Schleppschuh aus Edelstaht Ø 12 mm x 40 mm lang. (ohne Schelle); Schelle = Ø 17 mm - Ø 25 mm einstellbar.
Schlauchanschluss DN5; Gewicht: 49 g

Wird mit 10m PVC - Schlauch und Anschlussset (Kupplung, Einstecktülle + 1/4" Flaschenanschluss) geliefert.








JA - Schleppdüse

J0202502
Schleppduese-1 Schleppduese-2 Schleppduese-3

1 Stck. Schleppdüse aus Messing Ø 23 mm x 38 mm mit Sintermetall (für Schlauch DN5 passend)
1 Stck. Doppelschelle aus Edelstahl (Ø 25 mm- Ø 32 mm)
            (passende Gasdüsen = 57 N 74, 57 N 75, 53 N 88 (-38), 53 N 87 (-38))
            Weitere Größen sind möglich !

Bitte den gewünschten ( Keramik ) Gasdüsenaußendurchmesser bzw. Gasdüse angeben !




Download :   pdfSchleppschuh-Typ 3.pdf   pdfInfo-Formieren.pdf

Eigene-Herstellung



Testergebnisse und Anlauffarben www.trailing-shield.de  www.schutzgaszylinder.de
