zum Formieren von Rohr- und Behälterschweißnähten,
von Ø 43 mm bis Ø 410 mm (Rohrinnendurchmesser), DN-40 - DN-400,  1 1/2" -16" (Zoll)

Das JA-Universal-System zeichnet sich durch seine hohe Flexibilität und seine hervorragenden Dichtungseigenschaften aus.
Insbesondere im Bereich von Rohrbögen gewährleistet das System eine sichere Führung und eine zuverlässige Abdichtung, selbst unter anspruchsvollen Einsatzbedingungen.

Die im Lieferumfang enthaltene starre Verbindung ermöglicht bei Bedarf eine schnelle und unkomplizierte Umrüstung auf ein starres System. Dadurch lässt sich das System optimal an unterschiedliche Einsatzanforderungen anpassen.

Sämtliche Komponenten sind mit dem standardisierten Anschlussgewinde M10 × 1 ausgestattet.
Dies gewährleistet eine uneingeschränkte Kompatibilität innerhalb des JA-Universal-Systems sowie eine systemübergreifende Kombination und Erweiterung mit entsprechenden Komponenten.

Zur weiteren Optimierung des Einsatzes stehen optional Rohrbogen-Laufvorrichtungen zur Verfügung.
Diese reduzieren den Reibungswiderstand, verbessern die Führung innerhalb des Rohrsystems und erleichtern das Gleiten über längere Rohrstrecken sowie durch Rohrbögen. Dadurch werden die Handhabung erleichtert und die Betriebssicherheit erhöht.

Besonderheiten

+  4-lippige Dichtelemente aus hochtemperaturbeständigem Silikon zur erhöhten Abdichtungsgrad in Rohrbögen.
+  Be- und Entgasung über die vordere Scheibenaufnahme.
+  Messsondenanschluss zum Messen des Restsauerstoffgehalts.

Dichtscheiben: Material = Silikon, Farbe = schwarz, hitzebeständig bis 330 °C, mit 4 Dichtlippen

Empfohlenes Verfahren: WIG – Schweißen

Hersteller: E. Jankus GmbH

Bilder

JA Universal System (Einzelsystem) besteht aus:
*Zum Schweißen von Rohr - Rohr & Rohr - Rohrbogen Verbindungen.*

2 Stck. JA - Dichtscheiben 4 lippig (bis 330°C hitzebeständig) 1 Stck. Vordere Dichtscheibenaufnahme 1 Stck. Hintere Dichtscheibenaufnahme 1 Stck. JA - Diffusor (Edelstahl) 1 Stck. Starre Verbindung 100 mm lg. 1 Stck. flexibler Gliederarm 150 mm lg. 1 Stck. Edelstahl Zugseil 10 m x Ø2 mm & schraubbares Kettenglied 1 Stck. 10 m PVC-Schlauch & Anschlussset (1/4"R oder 3/8"L)

JA Universal System mit Dichtungshalbkugel (Einzelsystem) besteht aus:
*Zum Schweißen von Rohr - Flansch Verbindungen.*

1 Stck. JA - Dichtscheibe 4 lippig (bis 330°C hitzebeständig) 1 Stck. Vordere Dichtscheibenaufnahme 1 Stck. Hintere Dichtscheibenaufnahme 1 Stck. JA - Diffusor (Edelstahl) 1 Stck. starre Verbindung 20 mm lg. 1 Stck. Edelstahl Dichtungshalbkugel (mit M18 oder M20 Gewinde) 1 Stck. 10 m PVC-Schlauch & Anschlussset (1/4"R oder 3/8"L)

JA - Universal System, Grundausstattung im Koffer

J0200049-1 Koffer mit Grundausstattung des JA - Universalsystems, zum Schweißen von Rohr - Rohr Verbindungen, für DN 15 - DN 100, 1/2" - 4" (Zoll) J0200049 Koffer mit Grundausstattung des JA - Universalsystems, zum Schweißen von Rohr - Rohr Verbindungen, für DN 15 - DN 150, 1/2" - 6" (Zoll) J0200049-2 Koffer mit Grundausstattung des JA - Universalsystems, zum Schweißen von Rohr - Rohr Verbindungen, für DN 15 - DN 200, 1/2" - 8" (Zoll)

J0200048-1 Koffer mit Grundausstattung des JA - Universalsystems mit Dichtungshalbkugeln, zum Schweißen von Rohr - Flansch Verbindungen, für DN 15 - DN 100, 1/2" - 4" (Zoll) J0200048 Koffer mit Grundausstattung des JA - Universalsystems mit Dichtungshalbkugeln, zum Schweißen von Rohr - Flansch Verbindungen, für DN 15 - DN 150, 1/2" - 6" (Zoll) J0200048-2 Koffer mit Grundausstattung des JA - Universalsystems mit Dichtungshalbkugeln, zum Schweißen von Rohr - Flansch Verbindungen, für DN 15 - DN 200, 1/2" - 8" (Zoll)

 Funktion eines JA - Diffusors

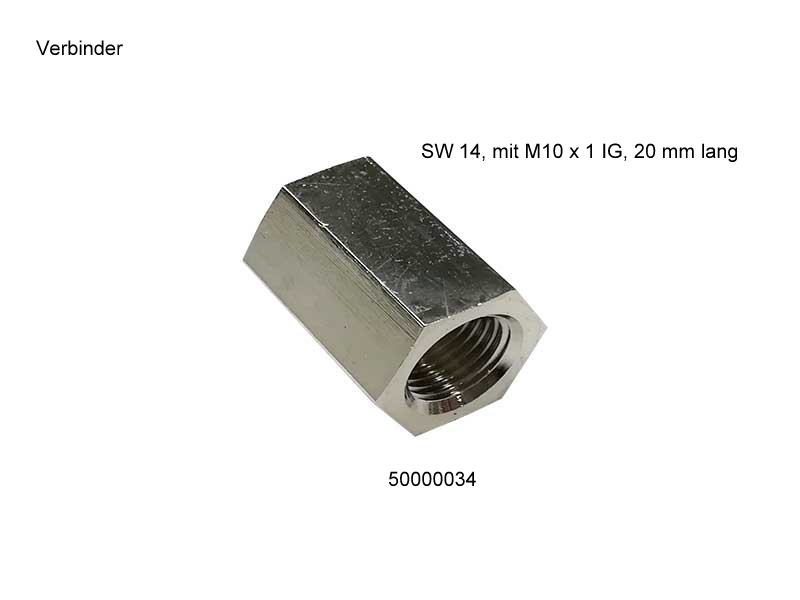

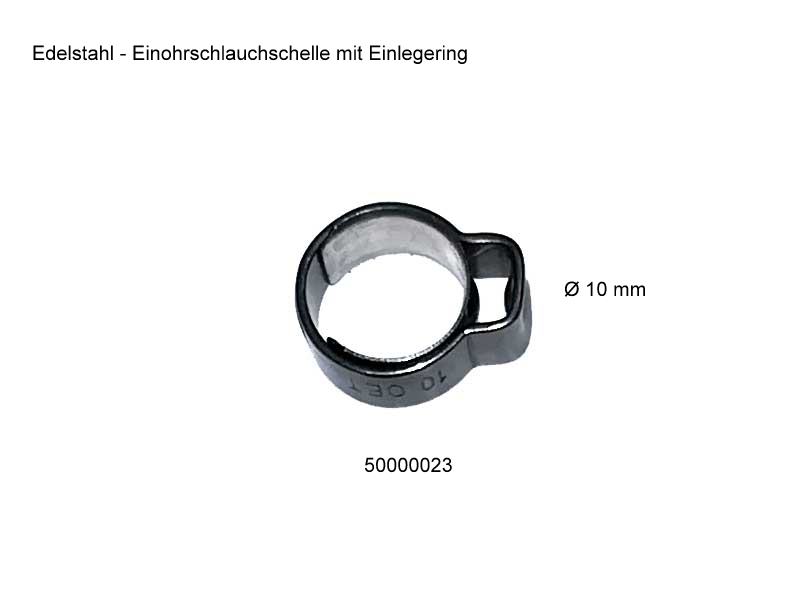

Universalsystem, einzelne Komponenten

 Alle Elemente sind frei kombinierbar und mit dem Anschlussgewinde M 10 x 1 versehen.

Download

Universal - System - Zusammenbauanleitung.pdf    Katalog.pdf     INFO-Formieren.pdf

Testergebnisse und Anlauffarben
