Bitte beachten Sie, daß wir unsere Produkte stets verbessern, wir behalten uns das Recht vor, Änderungen auch ohne vorherige Ankündigungen vorzunehmen und haften nicht für Schäden, die durch unsachgemäße Anwendung unserer Produkte entstehen.
Gaslinsen und Spannhülsengehäuse
Info : Alle unsere Gaslinsen sind mit einem durch Drahtgewebe gestütztes Sintervlies bestückt, welches
eine hervorragende Diffusionsdurchlässigkeit besitzt !
In den meisten WIG Schweißbrennern sind Spannhülsengehäuse verbaut, als Alternative lassen sie sich mit wenig Aufwand mit Hilfe einer Gaslinse umrüsten. Diese ist im Vergleich zum Spannhülsengehäuse etwas teurer und die dazu passenden Gasdüsen sind größer im Durchmesser.
Eigenschaften:
- Die Gaslinse sorgt für einen verwirbelungsfreien Austritt des Schutzgases aus der Gasdüse. Schweißzone und Wolframnadel werden bestmöglich geschützt
- Der laminare Gasaustritt ermöglicht die Wolframnadel bis zu 20mm aus der Gasdüse hervorstehen zu lassen - ohne Oxidbildung oder Anlaufen der Wolframelektrode
- Die Zündung des Lichtbogens wird spürbar verbessert
- Der Einsatz der Gaslinse ermöglicht hellere Schweißnähte (weniger Anlauffarben)
- Durch die Gaslinse steigt die Standzeit der Wolframelektrode
- Geringerer Gasverbrauch
Spannhülsengehäuse passend für Brennerkörper JA 24,20,9
| Bestellnummer | Vergl.Nr. | Ø Bohrung | Länge | |
| N0907010 | 13N26 | 0,04" | 1,0 mm | 22 mm |
| N0907016 | 13N27 | 1/16" | 1,6 mm | 22 mm |
| N0907024 | 13N28 | 3/32" | 2,4 mm | 22 mm |
| N0907032 | 13N29 | 1/8" | 3,2 mm | 22 mm |
Außen Ø = 9,2 mm ; Länge = 22,0 mm
Gaslinse mini passend für Brennerkörper JA 24
| Bestellnummer | Vergl.Nr. | Ø Bohrung | Länge | |
| N2407010 | 0,01" | 1,0 mm | 8 mm | |
| N2407016 | 1/16" | 1,6 mm | 8 mm | |
| N2407024 | 3/32" | 2,4 mm | 8 mm | |
Außen Ø = 10,0 mm ; Länge = 8,0 mm
Gaslinse passend für Brennerkörper JA 24,20,9
| Bestellnummer | Vergl.Nr. | Ø Bohrung | Länge | |
| N0907116 | 1/16" | 1,6 mm | 14,5 mm | |
| N0907124 | 3/32" | 2,4 mm | 14,5 mm | |
Außen Ø = 11,0 mm ; Länge = 14,5 mm
Gaslinse passend für Brennerkörper JA 24,20,9
| Bestellnummer | Vergl.Nr. | Ø Bohrung | Länge | |
| N0907210 | 0,04" | 1,0 mm | 11,0 mm | |
| N0907216 | 1/16" | 1,6 mm | 11,0 mm | |
| N0907224 | 3/32" | 2,4 mm | 11,0 mm | |
| N0907232 | 1/8" | 3,2 mm | 11,0 mm |
Außen Ø = 14,0 mm ; Länge = 11,0 mm

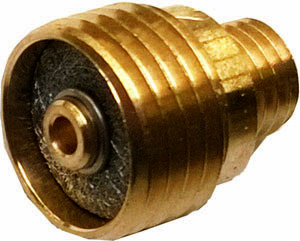

Gaslinse passend für Brennerkörper JA 24,20,9,2 WT
| Bestellnummer | Vergl.Nr. | Ø Bohrung | Länge | |
| N0907310 | 0,04" | 1,0 mm | 16,5 mm | |
| N0907316 | 1/16" | 1,6 mm | 16,5 mm | |
| N0907324 | 3/32" | 2,4 mm | 16,5 mm | |
| N0907332 | 1/8" | 3,2 mm | 16,5 mm |
Außen Ø = 14,0 mm ; Länge = 16,5 mm
Gaslinse passend für Brennerkörper JA 20,9,2 WT
| Bestellnummer | Vergl.Nr. | Ø Bohrung | Länge | |
| N0907410 | 45V42 | 0,04" | 1,0 mm | 22,5 mm |
| N0907416 | 45V43 | 1/16" | 1,6 mm | 22,5 mm |
| N0907424 | 45V44 | 3/32" | 2,4 mm | 22,5 mm |
| N0907432 | 45V45 | 1/8" | 3,2 mm | 22,5 mm |
Außen Ø = 14,0 mm ; Länge = 22,5 mm

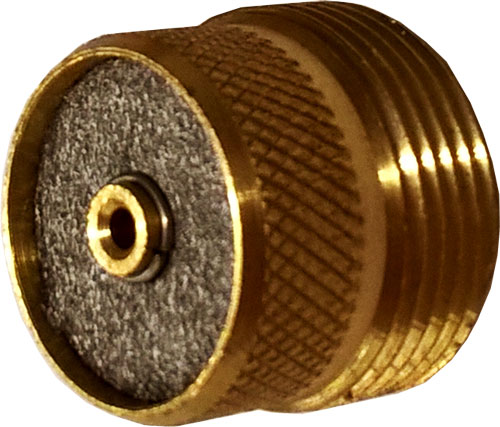

Gaslinse passend für Brennerkörper JA 20,9,2 WT
| Bestellnummer | Vergl.Nr. | Ø Bohrung | Länge | |
| N0907516 | 1/16" | 1,6 mm | 29,5 mm | |
| N0907524 | 3/32" | 2,4 mm | 29,5 mm | |
| N0907532 | 1/8" | 3,2 mm | 29,5 mm |
Außen Ø = 25,0 mm ; Länge = 29,5 mm
Gaslinse passend für Brennerkörper JA 20,9
| Bestellnummer | Vergl.Nr. | Ø Bohrung | Länge | |
| N0907616 | 45V116S | 1/16" | 1,6 mm | 40 mm |
| N0907624 | 45V64S | 3/32" | 2,4 mm | 40 mm |
| N0907632 | 995795S | 1/8" | 3,2 mm | 40 mm |
Außen Ø = 25,0 mm ; Länge = 40,0 mm
Spannhülsengehäuse passend für Brennerkörper JA 17,18,26,220,27
| Bestellnummer | Vergl.Nr. | Ø Bohrung | Länge | |
| N1707010 | 10N30 | 0,04" | 1,0 mm | 47 mm |
| N1707016 | 10N31 | 1/16" | 1,6 mm | 47 mm |
| N1707024 | 10N32 | 3/32" | 2,4 mm | 47 mm |
| N1707032 | 10N28 | 1/8" | 3,2 mm | 47 mm |
| N1707040 | 10N29 | 5/32" | 4,0 mm | 47 mm |
Außen Ø = 10,0 mm ; Länge = 47,0 mm
Gaslinse passend für Brennerkörper JA 17,18,26,220,27
| Bestellnummer | Vergl.Nr. | Ø Bohrung | Länge | |
| N1707110 | 45V24 | 0,04" | 1,0 mm | 50,5 mm |
| N1707116 | 45V25 | 1/16" | 1,6 mm | 50,5 mm |
| N1707124 | 45V26 | 3/32" | 2,4 mm | 50,5 mm |
| N1707132 | 45V27 | 1/8" | 3,2 mm | 50,5 mm |
| N1707140 | 45V28 | 5/32" | 4,0 mm | 50,5 mm |
Außen Ø = 19,0 mm ; Länge = 50,5 mm
Gaslinse passend für Brennerkörper JA 17,18,26,220,27
| Bestellnummer | Vergl.Nr. | Ø Bohrung | Länge | |
| N1707210 | 45V0204 | 0,04" | 1,0 mm | 50,5 mm |
| N1707216 | 45V116 | 1/16" | 1,6 mm | 50,5 mm |
| N1707224 | 45V64 | 3/32" | 2,4 mm | 50,5 mm |
| N1707232 | 995795 | 1/8" | 3,2 mm | 50,5 mm |
| N1707240 | 45V63 | 5/32" | 4,0 mm | 50,5 mm |
Außen Ø = 25,0 mm ; Länge = 50,5 mm
Gaslinse passend für Brennerkörper JA 17,18,26,220 ( Umbau auf 20èr Bestückung )
| Bestellnummer | Vergl.Nr. | Ø Bohrung | Länge | |
| N1707310 | 0,04" | 1,0 mm | 27 mm | |
| N1707316 | 45V51 | 1/16" | 1,6 mm | 27 mm |
| N1707324 | 45V52 | 3/32" | 2,4 mm | 27 mm |
| N1707332 | 45V53 | 1/8" | 3,2 mm | 27 mm |
Außen Ø = 14,0 mm ; Länge = 27,0 mm
Alle Gaslinsen ( N17 ) sind auch mit dem Sondergewinde M10 x 1 lieferbar !
Sonderanfertigungen sind möglich
hier Gaslinsen mit VA-Gittersieb
