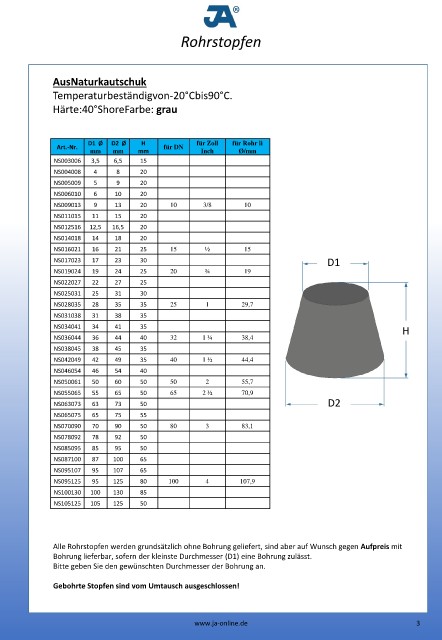

Rohrstopfen
AusNaturkautschuk
Temperaturbeständigvon-20°Cbis90°C.
Härte:40°ShoreFarbe: grau
D1 Ø D2 Ø H für Zoll für Rohr li
Art.-Nr. für DN
mm mm mm Inch Ø/mm
NS003006 3,5 6,5 15
NS004008 4 8 20
NS005009 5 9 20
NS006010 6 10 20
NS009013 9 13 20 10 3/8 10
NS011015 11 15 20
NS012516 12,5 16,5 20
NS014018 14 18 20
NS016021 16 21 25 15 ½ 15
NS017023 17 23 30 D1
NS019024 19 24 25 20 ¾ 19
NS022027 22 27 25
NS025031 25 31 30
NS028035 28 35 35 25 1 29,7
NS031038 31 38 35
NS034041 34 41 35 H
NS036044 36 44 40 32 1 ¼ 38,4
NS038045 38 45 35
NS042049 42 49 35 40 1 ½ 44,4
NS046054 46 54 40
NS050061 50 60 50 50 2 55,7
NS055065 55 65 50 65 2 ½ 70,9
NS063073 63 73 50 D2
NS065075 65 75 55
NS070090 70 90 50 80 3 83,1
NS078092 78 92 50
NS085095 85 95 50
NS087100 87 100 65
NS095107 95 107 65
NS095125 95 125 80 100 4 107,9
NS100130 100 130 85
NS105125 105 125 50
Alle Rohrstopfen werden grundsätzlich ohne Bohrung geliefert, sind aber auf Wunsch gegen Aufpreis mit
Bohrung lieferbar, sofern der kleinste Durchmesser (D1) eine Bohrung zulässt.
Bitte geben Sie den gewünschten Durchmesser der Bohrung an.
Gebohrte Stopfen sind vom Umtausch ausgeschlossen!
