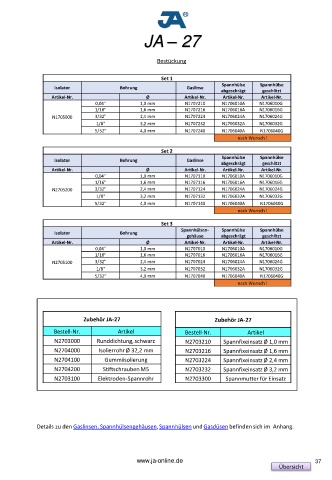

Page 37 - JA - Baukasten - System

JA – 27

Bestückung

Set 1
Spannhülse Spannhülse
Isolator Bohrung Gaslinse
abgeschrägt geschlitzt
Artikel-Nr. Ø Artikel-Nr. Artikel-Nr. Artikel-Nr.
0,04" 1,0 mm N1707210 N1706010A N1706010G
1/16" 1,6 mm N1707216 N1706016A N1706016G
N1705000 3/32" 2,4 mm N1707224 N1706024A N1706024G
1/8" 3,2 mm N1707232 N1706032A N1706032G
5/32“ 4,0 mm N1707240 N1706040A N1706040G
nach Wunsch !
Set 2
Spannhülse Spannhülse
Isolator Bohrung Gaslinse
abgeschrägt geschlitzt
Artikel-Nr. Ø Artikel-Nr. Artikel-Nr. Artikel-Nr.
0,04" 1,0 mm N1707110 N1706010A N1706010G
1/16" 1,6 mm N1707116 N1706016A N1706016G
N2705200 3/32" 2,4 mm N1707124 N1706024A N1706024G
1/8" 3,2 mm N1707132 N1706032A N1706032G
5/32“ 4,0 mm N1707140 N1706040A N1706040G
nach Wunsch !

Set 3
Spannhülsen- Spannhülse Spannhülse
Isolator Bohrung
gehäuse abgeschrägt geschlitzt
Artikel-Nr. Ø Artikel-Nr. Artikel-Nr. Artikel-Nr.
0,04" 1,0 mm N1707010 N1706010A N1706010G
1/16" 1,6 mm N1707016 N1706016A N1706016G
N2705100 3/32" 2,4 mm N1707024 N1706024A N1706024G
1/8" 3,2 mm N1707032 N1706032A N1706032G
5/32“ 4,0 mm N1707040 N1706040A N1706040G
nach Wunsch !

Zubehör JA-27 Zubehör JA-27

Bestell-Nr. Artikel Bestell-Nr. Artikel
N2703000 Runddichtung, schwarz N2703210 Spannfixeinsatz Ø 1,0 mm
N2704000 Isolierrohr Ø 32,2 mm N2703216 Spannfixeinsatz Ø 1,6 mm
N2704100 Gummiisolierung N2703224 Spannfixeinsatz Ø 2,4 mm
N2704200 Stiftschrauben M5 N2703232 Spannfixeinsatz Ø 3,2 mm
N2703100 Elektroden-Spannrohr N2703300 Spannmutter für Einsatz

Details zu den Gaslinsen, Spannhülsengehäusen, Spannhülsen und Gasdüsen befinden sich im Anhang.
