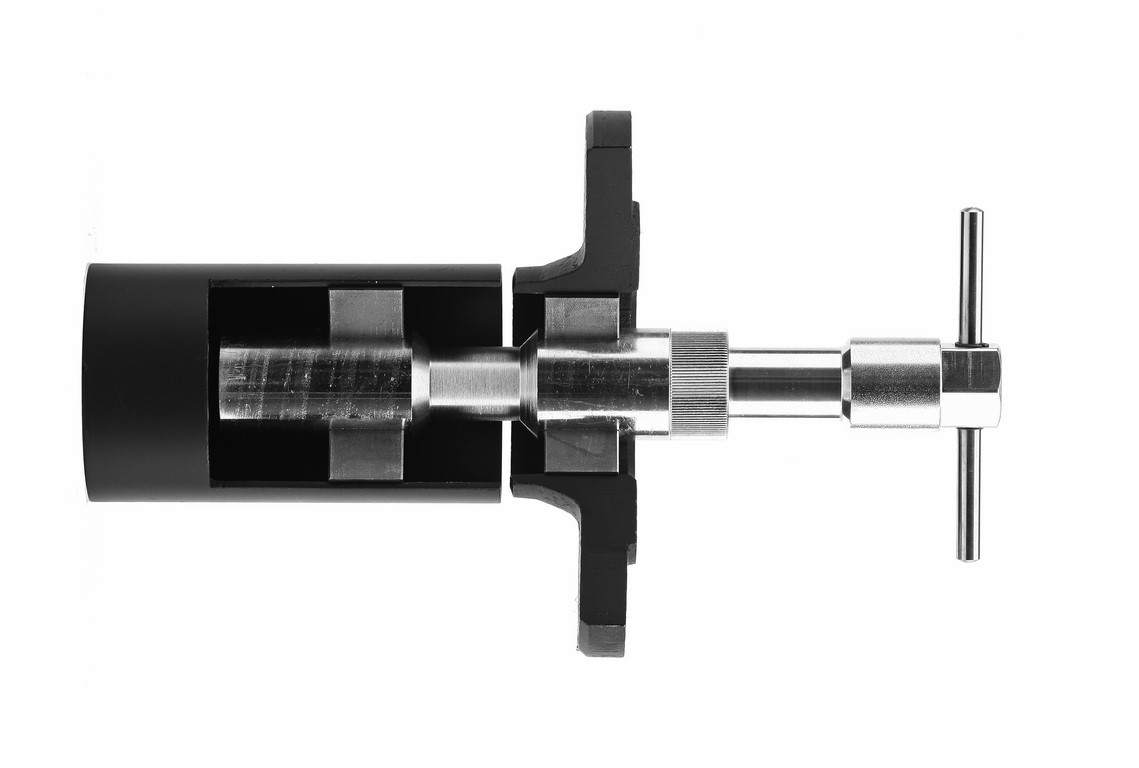

Centromat

Typ 2

CENTROMAT®-Innenzentrier-Vorrichtung
mit Spannkeilen. Schnelles, sicheres und genaues Zentrieren und Spannen von Flanschen, Stutzen, Ringen etc. an Rohren und zylindrischen Behältern in einem Arbeitsgang. Mit Ablagefläche für Glattflansche. Automatischer Durchmesserausgleich auch extrem unterschiedlicher Durchmesser. Um elektrolytische Korrosionen zu vermeiden, Spannkeile wahlweise aus VA, AL, CU gegen Aufpreis.
Wir liefern auch Sonderanfertigungen.
typ2-a
Best.Nr. C-StahlBest.Nr. EdelstahlGrößeSpannber.Gewicht
2004S 2004E 004 15-19 mm 0,20 kg
2003S 2003E 003 16-20 mm 0,25 kg
2002S 2002E 002 19-25 mm 0,30 kg
2001S 2001E 001 24-32 mm 0,50 kg
201S 201E 01 31-40 mm 0,50 kg
20S 20E 0 38-52 mm 1,30 kg
200S 200E 00 51-64 mm 1,35 kg


Typ 3 A


CENTROMAT®-Innenzentrier-Vorrichtung
Auf Anhieb schnelles, sicheres und genaues Zentrieren und Spannen von Flanschen, Stutzen, Ringen etc. an Rohren und zylindrischen Behältern. Mit Ablagefläche für Glattflansche. Automatischer Durchmesserausgleich auch extrem unterschiedlicher Durchmesser. Ohne zusätzliche Justierung, in einem Arbeitsgang, mit einem Handgriff, ohne Helfer, ohne Zwischenkontrollen. Zentrierung erfolgt von innen. Die Schweißstelle ist immer rundum zugänglich. Um elektrolytische Korrosionen zu vermeiden, Anlageschiene wahlweise aus VA, AL, CU gegen Aufpreis.
Wir liefern auch Sonderanfertigungen.
typ3a-a

Best.Nr. C-StahlBest.Nr. EdelstahlGrößeSpannber.Gewicht
3A1S 3A1E 1 54-140 mm 1,25 kg
3A2S 3A2E 2 85-220 mm 3,60 kg

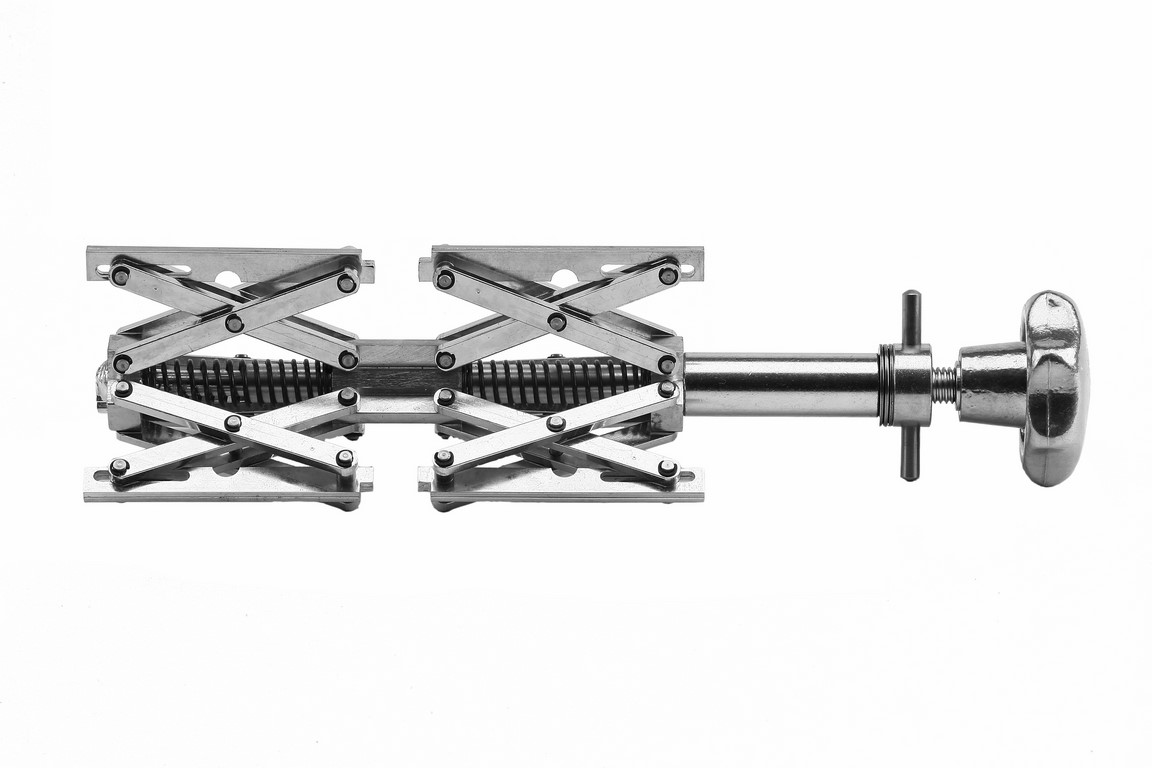

Typ 4


CENTROMAT®-Innenzentrier-Vorrichtung

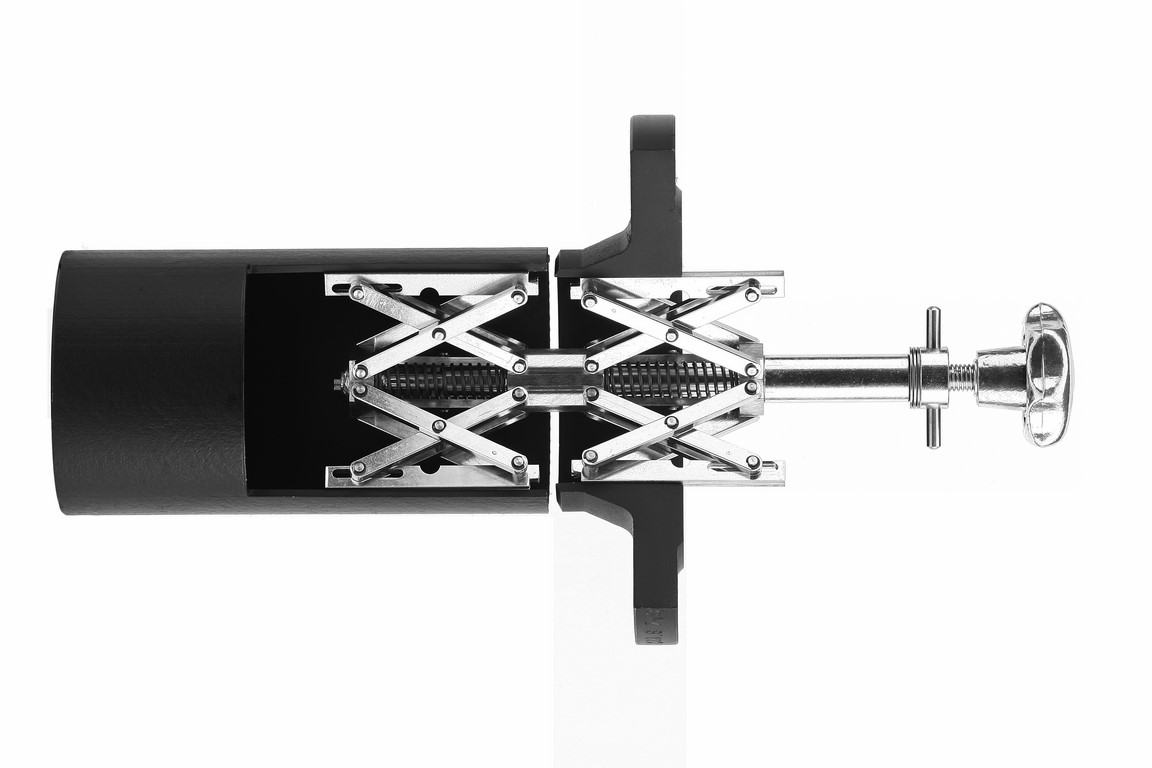

Zu verwenden wie neben der Abbildung 3A beschrieben, jedoch besonders vorteilhaft bei schwergewichtigen Formteilen durch unabhängig voneinander spannbare Spreizelemente. Die Zentriervorrichtung wird mit dem unteren Spreizelement im Rohr fixiert, der Flansch o.ä. aufgesetzt und durch das obere Spreizelement endgültig zentriert und festgespannt. So ist eine sichere, schnelle Handhabung gewährleistet; die "dritte Hand" ist absolut überflüssig.
Wir liefern auch Sonderausführungen.
typ4-a

Best.Nr C-StahlBest.Nr. EdelstahlGrößeSpannber.Gewicht
41ES 41EE 1/e 54-140 mm 1,30 kg
42ES 42EE 2/e 85-220 mm 3,90 kg
43ES 43EE 3/e 120-350 mm 11,65 kg
44ES 44EE 4/e 180-520 mm 27,00 kg
44ESS 44ESE 4/e//s 400-940 mm 39,00 kg
